沉板防水type c接口16p母座主要特性:
额定电流:3A
接触阻抗:40mΩ max
绝缘电阻:100mΩ min 100V DC
沾锡性:温度265±5°C,时间5±0.5s
插入力:2.04kg(8N)min,2.04kg(20N)max
拔出力:0.81kg(8N)min,2.04kg(20N)max。
防水等级:IPX7
产品寿命:10000次以上

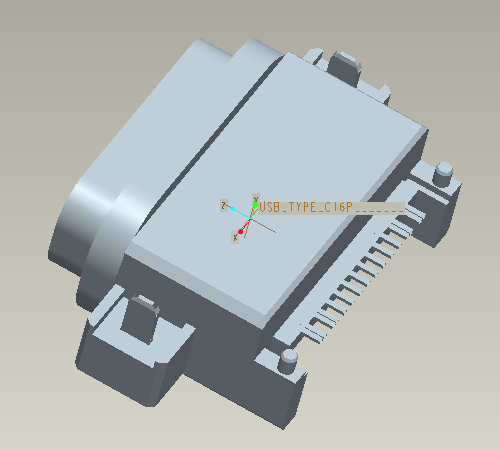

沉板防水type c接口16p母座结构上支持正反随意插拔,支持高频数据传输,其可支持IPX7防水等级,即支持装配止款type c母座cf连接器的产品的设备在1M内的水下持续正常工作30分钟,产品的各项电气性能指标正常,产品内部不漏水(默认认为除产品接口外,其它开孔的防水等级与我司止款接口相同或者更强且其各项防水设置正常工作),使用工况为正常大气压下的常规水压,没有额外及受外力持续影响的加压。止款防水type c母座cf连接器的封装规格为沉板式,其沉板深度为1.65毫米,与PCB板采用两脚插板焊接固定,引脚针数为16Pin,排列方式为单排针顺向排列,止款产品的一些主要尺寸数据为:产品的主体宽度14.6mmx长度9.08mm,五金外壳采用高强度不锈钢材质一体冲压而成,塑胶材质为环保耐高温LCP塑胶,16P引脚端子基材使用高导铜材质,表面电镀为金(五金外壳主体表面电镀为珍珠镍)。止款防水type c母座的16Pin针引脚的功能定义,使用寿命方面,其可支持万次以上的插拔循环,其可为所装配的设备提供稳定可靠的连接支持。其防水功能主要通过四种工艺方式来实现,其一,在16Pin引脚端子的布线方面,区别于传统的自动机插端工艺方式,止款防水type c母座cf连接器采用16Pin引脚与塑胶主体部分(连接器胶舌)一体注塑成型工艺,16Pin引脚镶嵌于塑胶之内,引脚Pin针与塑胶舌片之间没有空隙,此属于前端防水工艺措施。其二,塑胶主体与五金外壳之间采用热成型结合工艺,避免五金与塑胶间不同材质相接触时所产生的间隙,此属于底部防水工艺措施。其三,止款防水type c母座cf连接器前端设置密封胶圈安装位置,密封胶圈的材质为硅胶,利用硅胶形变宽容度跨度较大的特点,通过对密封胶圈的压缩量来填满及封闭产品外壳与接口之间的空隙,从而达到防水的效果,此属于外部防水工艺措施。第四,我司止款防水type c母座cf连接器在结构上采用双层外壳设计(两个外壳之间采用五金按压卡点及尾部双折弯脚进行双重固定,避免两个壳体在产品使用过程中出现松动分离的情形,为设备提供稳定的连接支持),主体接口内侧使用一个拉伸式的内膜接口,另一方面,将产品的固定脚集成于外侧五金外壳上,这样一来,可以避免冲压插脚时形成的开口对产品防水性能的影响,此为结构性防水工艺措施。
