usb type c接口

您的位置:首页 > 产品中心 > usb type c接口

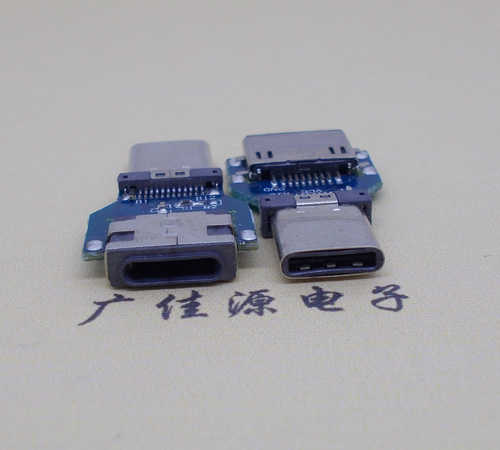

供应USB 3.1 Type-C插头带PCP板转I6母头

所属分类:usb type c接口

新款USB 3.1 Type-C公头/双面PCP板转I5/I6母头,总长度25.2MM,是一款新结构产品之一,提高压缩空间/方便提升小旅游充电连接器,USB3.1是比USB3.0更高一个等级,最新的产品,是C型接口,公头一般是指线端,母头是指板端,公母配套才能完成连接,有需要了解实物图或者CAD图纸欢迎咨询/品质可靠,价格优势。

点击这里给我发消息
详细信息

USB TYPE-C3.1插头转I6母头材质说明:

;SPECIFICATION
MATERIAL
See drawing
STANDARD DATA
Operating temperature: -10°C ~ +60°C
Storage temperature: -20°C ~ +85°C
ELECTRICAL
Insulator resistance: 100Mohms Min.
Withstanding voltage: 100 VAC / minute
Contact resistance: initial 40mohms Max;
                after 50mohms Max.
MECHANICAL
Mating force: 5~20N
Unmating force : 8~20N
Durability: 5000 cycles Min.

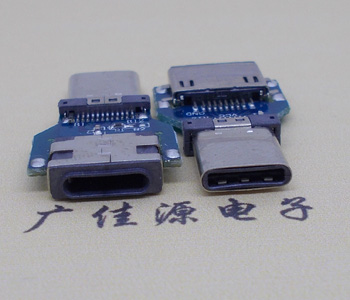

USB 3.1 Type-C插头带PCP板转I6母头
USB 3.1 Type-C电力供应规范:

相比USB 2.0的5V/0.5A,USB 3.0提供了5V/0.9A电源。但人们任然希望更强的供电能力,于是USB 3.1(SuperSpeed+)将供电的最高允许标准提高到了20V/5A,供电100W。

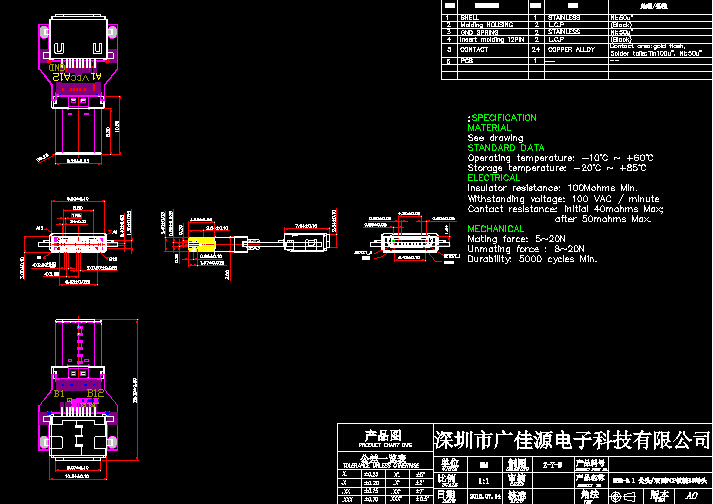

USB Type-C插头带PCP板转I6母头CAD图
电力供应规范- USB Power Delivery(USB PD),设计上兼容现有的USB 2.0和USB 3.0线材和连接器,新的USB 3.1 Type-C连接器也通用。USB PD支持更高的电压和电流,以满足不同的应用装置,同时也相容现有的USB Battery Charging 1.2充电规格。USB PD为埠对埠的架构,USB和电力沟通讯号分开,电力的供应是透过主机端和装置端的VBus通讯协定来沟通,如果装置支持,则可依组态(Profiles)的电压和电流,提供更高的瓦数供应。USB PD依装置不同分成5个组态(Profiles),皆需要使用新的可侦测线材,才能提供大於1.5A或5V的电力。组态1针对手机,为5V/2A(10W),基本的电力输出,已比USB 3.0的5V/0.9A(4.5W)还多; 组态2为5V/2A或12V/1.5A(最大18W),可为平板和笔电充电;组态3为5V/2A或12V/3A(可提供较大的笔电最大36W的电力);组态4为最大为20V/3A(60W)(Micro-A/B连接器不支持),,组态5为最大为20V/5A(100W)的电力供应,(TYPE-A/B连接器不支持),也就是说只有type-c才能完全支持最大100W电力供应。USB 3.1供电的提升,以及支持充电的应用将会让USB 3.1有望大一统手机、平板、电脑传输介面。
