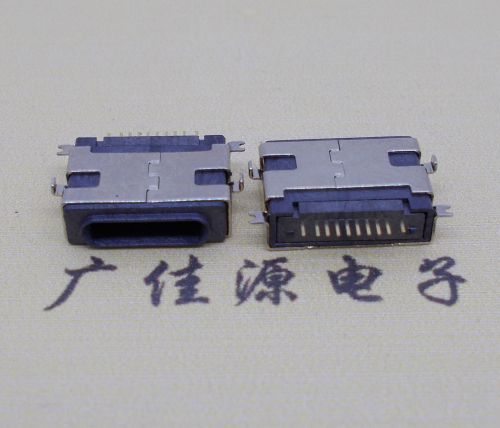

苹果沉板测试母座,前插后贴针脚沉贴

所属分类:苹果公母座

苹果沉板测试母座为破板式0.8mm,1.6mm,2.4mm,外观结构尺寸7.9x11.9mm/PCB板的焊接固定方式采用前插后贴(亦或称为DIP+SMT型),接口的主体结构为全塑模顶连接器,固定插脚集成于外侧五金外壳上,引脚针数为10P,排列方式采用单排一字型排列,五金外壳与塑胶主体采用双卡点固定。

点击这里给我发消息
详细信息

苹果沉板测试母座材质如下:

1.材料:

主体:LCP UL94V-0 环保料,颜色:黑色

端子A:磷铜  T=0.20mm

端子B:磷铜  T=0.20mm

外壳:T=0.20mm,

弹片:SUS 304  T=0.30mm,

2.电镀:

端子:全面镍底50u"~80u".整体镀金:2u"Min

外壳:整体镀可焊镍50u"~80u".

3.环保要求需符合SONY SS-00259 或 ROHS 环保要求。

苹果测试母座引脚说明:

1.Sa,Sb是信号接口,向iphone发送信号,告诉iphone现在是A面还是B面。另外lightning头有4中模块,如果是USB模块,Sb还担当了由iphone提供给外设电源的功能。

2.D+、D-是USB的数据线,传输数据。

3.Vusb是USB的电源线,给iphone充电。

4.NC是为定义的脚,即暂时没有用到。

5.GND是地线。
沉板苹果母座
苹果沉板测试母座应用领域:可穿戴设备、3C数码、安防设备、家用电器、网络通信、照明电子、医疗电子、测量仪器、智能家居、汽车电子、新能源、广电教育、军工/航天、物联网IoT、手机配件、电脑、电子产品、办公设备、办公用品、仪器仪表、电动工具、橡塑制品等。

深圳市广佳源电子科技有限公司专业的生产设备和检测仪器,产品零部件采用精密冲床加工,公司生产规模不断扩大,技术势力渐露头角,销售服务日益完善。主要致力于苹果公母座、usb type c接口、micro usb接口、mini usb插座、usb插座等各类电子接插件,精密连接器,种类齐全,品质保证。

本文网址:http://www.gjymk.com/showproduct.asp?id=485

关键词:沉板苹果母座,苹果充电母座,苹果测试母座
