直立式夹板Micro USB插头端管脚定义

Pin 名称  线的颜色   描述

1   VBUS  Red（红）  电源正5 V

2   D?   White（白） 数据线负

3   D+   Green（绿） 数据线正

4   ID   none（无）  分为A和B两种接口A：与地线相连B：不与地线相连

5   GND  Black（黑） 信号地线

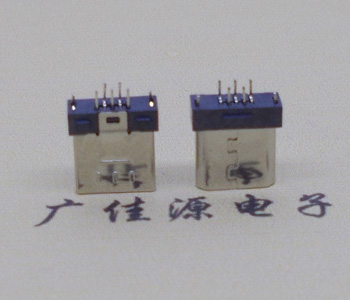

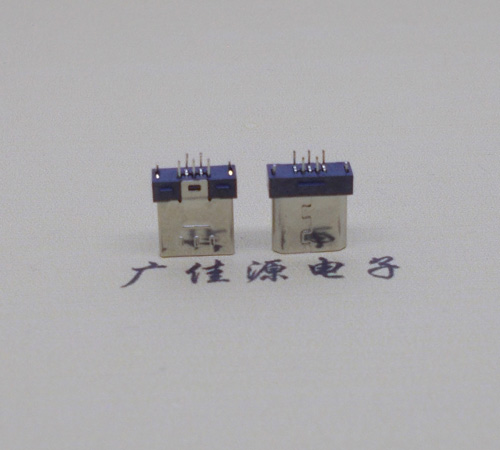

直立式Micro USB公头材质说明:
备注:
1.材质:
1-1.塑胶件: LCP,UL 94V-0,颜色:黑色.
1-2.端子: 磷铜,镍底50u"~100u".接触区镀金1u"MIN.
          焊接区镀雾锡80u"~120u".
1-3.外壳: 不锈钢,整体镀可焊镍50u"~100u".
2.电气特性:
2-1.额定电压: 20V AC MAX.
    额定电流: 1.5A MAX.
2-2.接触阻抗: 30m|? MAX.
2-3.绝缘阻抗: 1000M|? MIN.
2-4.耐电压: 500V AC FOR 1 MINUTE.
2-5.操作温度: -30℃~+85℃
3.机械特性:
3-1.插入力: 35N MAX.
3-2.拔出力: 3N MIN.
4.耐久：10000次

Micro公头是连接小型设备(如手机，PDA，数码相机，数码摄像机和便携数字播放器等等)的最佳选择。同时也能为车载提供方便，只需要USB车载充电器，再加Micro USB数据线进行手机应急充电。并且在高档车上面直接有5V 输出接口接上Micro USB线为手机充电。Micro USB通用性广，使用方便。
