usb2.0插座

您的位置:首页 > 产品中心 > usb2.0插座

USB短体插座10.0mm前两脚鱼叉E字芯无卷边端子SMT

所属分类:usb2.0插座

小米数据线接口USB A母短体插座长度10.0mm,前两脚鱼叉板引脚SMT贴片E型胶芯(6.0mm超薄胶芯)/6.2/6.3/6.5/6.8mm高度,铜壳/铁壳/端子90度插板挑选,全系列产品,铜铁都可以做,端子电镀1U,外壳盐雾测试能过24H小时。

点击这里给我发消息
详细信息

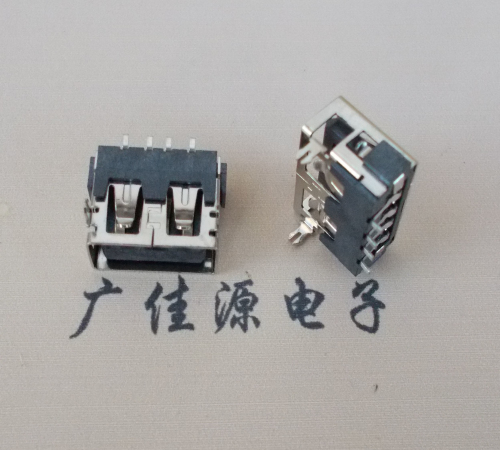

USB短体插座10.0mm前两脚鱼叉

      USB短体插座10.0mm前两脚鱼叉

USB短体插座10.0mm后两脚鱼叉卷边

        USB短体插座10.0mm后两脚鱼叉卷边

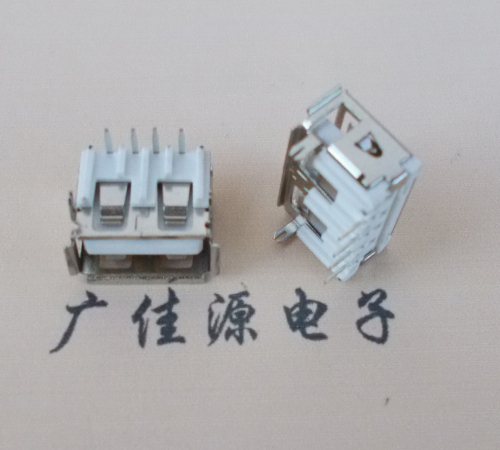

USB短体插座10.0mm前两脚鱼叉白色胶芯

        USB短体插座10.0mm前两脚鱼叉白色胶芯

USB短体插座相关信息规格
USB AF短体插座10.0mm 前两脚鱼叉和后两脚鱼叉插板端子可挑选SMT或者90度
USB AF短体插座10.0mm 肆脚鱼叉插板端子可挑选SMT或者90度
USB AF短体插座10.0mm 反向胶芯四脚插件引脚SMT有卷边
USB AF短体插座10.0mm 肆脚鱼叉全贴片端子SMT卷口/平口
USB AF短体插座10.0mm 加高型胶芯厚度=8.7/7.9mm插件(小米款)后两脚直插加长针
USB AF短体插座11.0mm 沉板1.9/2.0mm下沉式四脚插件针SMT
短体USB插座设向外送出数据时,其中就包括设备自身的设备名及型号等相关参数,主机就是根据这些信息在显示器上显示出所发现的新硬件的名称型号,并开始安装新硬件驱动。
USB短体插座产品技术要求:规格书以下
1.使用温度:-25℃~+85℃
2.额定电压:30V
3.额定电流:1.5A
电气性能
1.耐压:不想接触的导电部分之间的绝缘性能承受AC 500V 50Hz,持续1min,
不击穿或无飞弧,用耐压测试仪漏电流为1mA档进行
2.绝缘电阻:各不相接触的导电部分之间绝缘电阻,
常   态≥1000M Ω
高   温≥100M Ω
恒定湿热≥10M Ω
绝缘电阻测试仪DC500V档测量持续1min
3.接触电阻:插头插入插座时,插头与接触簧片之间的接触电阻,≤30mΩ 用毫欧表测试.
机械性能
1.成品对插保持力:插头插入插座的插入力/插头拔出插座的拔出力,10-35N 用测力计
2.机械寿命:插拔2500次,插/拔速度200/3000次/H;寿试后,接触电阻≤100MΩ,满足5.1、5.2、5.3、5.4项外观无异常,在寿命测试机上测试
环境测试
一.恒定湿热 40±2℃,90-95%RH,持续96小时,然后在正常条件放1-2h,满足5.1、5.2、5.3项外观无异常,在湿热中箱进行
二.温度变化 -10±2℃,0.5h,55±2℃,0.5h,循环5次,在室温下放置2h,符合5.1、5.2、5.3表面应无锈蚀裂纹,低温箱/高温箱
三.高温测试 在高温130±5℃,持续3h,然后在正常条件放1h,塑料不变形
满足5.2项要求,在高温箱进行
四.盐雾试验 5%NACL 溶液35℃,24小时,表面无明显锈蚀,盐雾试验箱
其它要求
一.耐焊接热:引出端浸渍到离塑料基体2~2.5mm处,溶锡温度:260±5℃,浸渍时间:3~5s.塑料不变形,引出端应无脱落,在焊锡炉中进行
二.可焊性:可焊性测试仪,浸入230±5℃表面浸松香水,焊锡槽3±0.5s,浸锡面≥90%,在焊锡槽中进行
三.外形尺寸:见外形图,游标卡尺
温馨提示
1.产品应贮存在环境温度-10~40℃,相对湿度数≤80%,周围空气有没酸性、碱性或其它有腐蚀性气体的库房内保管。
2.贮存期限:自生产日期不超过一年。
3.本产品如有不良事件,望厂家及时反馈,以便及时记录、查核、改善、跟踪。
