micro usb插头

您的位置:首页 > 产品中心 > micro usb插头

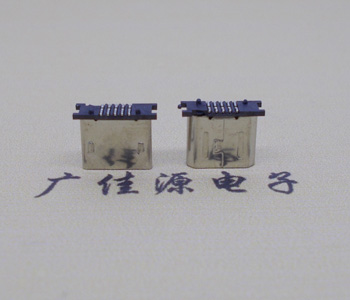

超短Micro USB公座/插头,引脚SMT立式贴板端

所属分类:micro usb插头

专供超短Micro USB公头尺寸,180度引脚定义SMT立式贴板端,不锈钢壳/外露5.6MM/节约PCB板空间,包装方式1K包/可卷带,管脚定义供参考/实际以方案为准。

点击这里给我发消息
详细信息

MICRO USB公头管脚定义

Pin 名称  线的颜色   描述

1   VBUS  Red(红)  电源正5 V

2   D?   White(白) 数据线负

3   D+   Green(绿) 数据线正

4   ID   none(无)  分为A和B两种接口A:与地线相连B:不与地线相连

5   GND  Black(黑) 信号地线

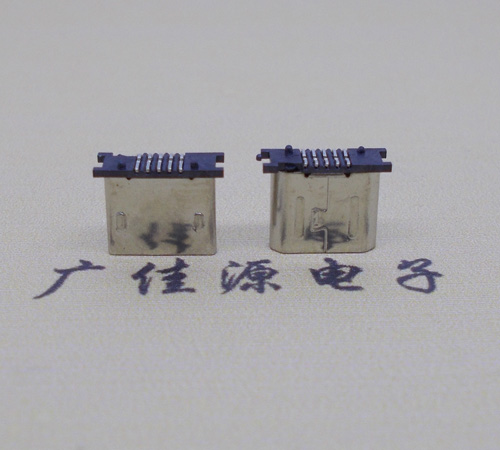

短体MICRO USB公头立式SMT贴板
Micro USB公头简介

在2007年6月14日正式实施的通用充电器接口标准对充电器整体结构以及充电器一侧接口进行了明确规定,采用最广泛通用的USB A接口,既可以解决充电器通用,又可以使手机能方便地与电脑相连,实现充电或传输据。这一标准要求的实质是"在变压器加装了USB接口",手机充电器改为由一根USB数据线和一个带有USB母座的充电器。充电器母座可以不再成为手机的标准配置,只需USB数据线即可,也可以从PC接口直接充电。针对手机一侧的接口没有相关标准要求。

专家意见

表示,由于Micro-USB相当于Mini-USB而言,无论是 体积还是电气特性和插拔次数方面都具有优势,因此,Micro-USB接口将成为主流。我们"电信终端测试技术协会"(TAF)已于2007年9月开展了针对手机侧接口的选择性研究,而Micro-USB接口已在相关预选方案之列。

在全球逐渐关注环保的时期,在不久的将来,厂商在销售手机时将有可能不再附送充电器,以降低多余充电器所造成的污染和浪费;消费者们日后更换手机也不用再频繁更换充电器。

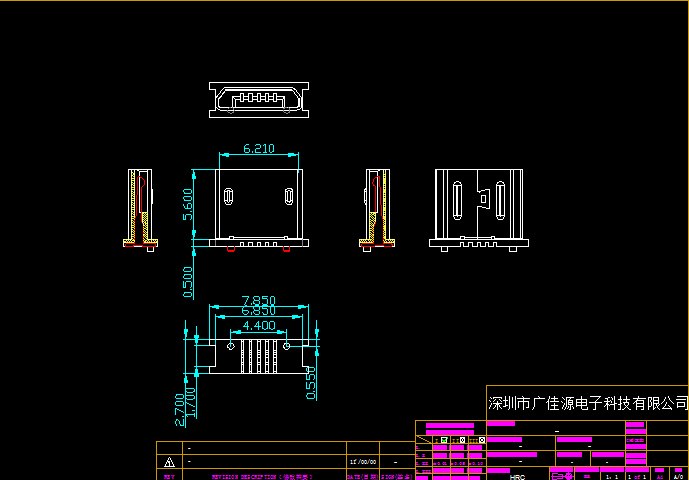

短体迈克公头CAD图
Micro USB 为手机充电器标准

2009年10月26日在瑞士日内瓦举办的国际电联ITU-T第五研究组(SG5)全会上完成了"通用移动终端及其它ICT设备的电源适配器和充电器方案"框架标准讨论并通过,并申请进入报批程序。这实际意味着全球都将统一手机充电器标准。 据估算,新标准充电器可减少一半能耗,且每年将减少5.1万吨废弃充电器产生的垃圾,以及1360万吨的温室气体排放。最主要的是,我们可以不用在家里和办公室备2个充电器了。
